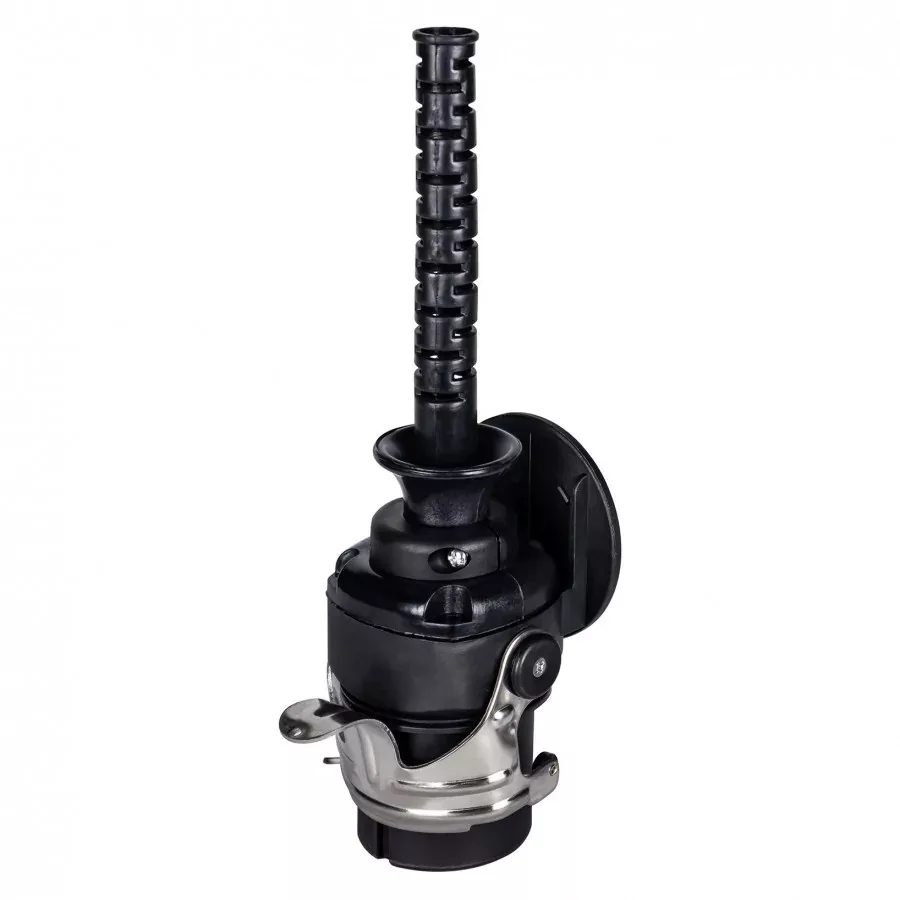

Csatlakozó ajzat EBS 7-polusú 24V

A professzionális, univerzális, 7 tűs EBS csatlakozó könnyen használható és csatlakoztatható, valamint teljesen szétszerelhető.
Főbb jellemzők:

Univerzális, bármilyen típusú pótkocsihoz/félpótkocsihoz illeszkedik
Mechanikus feszültségmentesítést biztosít a kábelnek
Tartós, sérülés- és időjárásálló kemény műanyag ház
A ház kialakítása egyszerű összeszerelést és szétszerelést biztosít
A fém érintkezőhüvelyek minden körülmények között garantálják a megfelelő elektromos csatlakozást
A kábelt egy gumigyűrűn keresztül vezetik be, amely a kábelbevezető nyílásba van csavarozva.
A gumitömítés megvédi a kábelt a sérülésektől
A rozsdamentes acél tartóknak köszönhetően biztosítja a dugó biztonságos illeszkedését.
A készlet 4 db rögzítőcsavart tartalmaz a konnektor összeszereléséhez














Termékjellemzők:

Modell: EBS / ABS
Csatlakozás: csavarozott
Szín: fekete
Max. kábelátmérő: 9,5 mm
Biztonsági fonat
Krimpelőcsapok
Csatlakozó: 7 pólusú dugó (anya csatlakozó), EBS/ABS rendszerhez
Tartós, sérülés- és időjárásálló kemény műanyag ház
levehető elemek gumitömítésekkel
Fém érintkezőhüvelyek
csavaros csatlakozókkal a csatlakozóba szerelt vezetékek
a kábelt egy vastag védőtömítéssel ellátott tömszelencén keresztül vezetik be














A 7 tűs 24V-os EBS csatlakozó rajza:

1. pólus (30) - Funkció: 24 V állandó feszültség szabályozószelepekhez - Vezeték: piros
2. pólus (15) - Funkció: 24 V feszültség az elektronika vezérléséhez a gyújtáson keresztül - Vezeték: fekete
3. pólus (31) - Funkció: 2. érintkező földelése (elektronikus rész) - Vezeték: sárga
4. pólus (31) - Funkció: 1. érintkező testelése (hidraulikus rész) - Vezeték: barna
5. pólus - Funkció: ABS hibajelzés - Vezeték: fehér
6. pólus - Funkció: CAN-H adatcsere busz (EBS és ABS számára) - Vezeték: zöld-fehér
7. érintkező - Funkció: CAN-L adatcsere busz (EBS és ABS számára) - Barna-fehér vezeték
